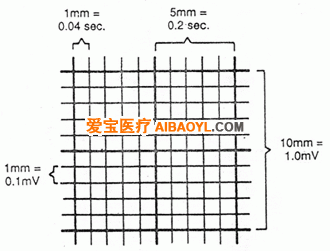

一、心电图纸

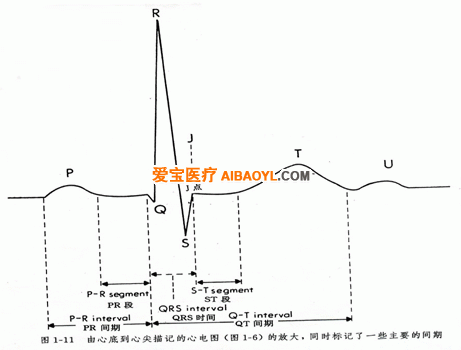

二、正常心电图波形特点
P波：代表左右两心房除极的电位变化。大部分导联呈钝圆形；导联I、II、aVF、V4-6
直立，aVR倒置；其余导联双向；时间：＜0.12秒；振幅：肢导＜0.25mV；胸导＜0.2mV。
P-R间期：从P波起点至QRS波群的起点，代表心房开始除极至心室开始除极的时间。时间：0.12-0.20秒。
QRS波群为心室除极波。时间：0.06-0.10秒；波形：（1）在没有电轴偏移的情况下，I、II、III导联的QRS波群其主波一般向上；aVR导联的QRS波群主波向下；（2）正常人胸导R波自V1 - V6 导联逐渐增高；S波逐渐变小；（3）V1、V2、V3出现Q波应视为异常，V5、V6看不到Q波应视为异常；振幅：I 导联的R波小于1.5mV，aVF导联的R波小于2.0mV，胸导的R波小于2.5mV。
ST段：自QRS波群的终点至T波起点间的线段，代表心室缓慢复极过程。正常多为一等电位线，一般下移不应＞0.05mV；上抬在肢体导联及V4-V6导联不应＞0.1mV 。
T波：代表心室快速复极时的电位变化。方向：大多和QRS主波的方向一致，左心导联I、II、V4 - V6导联向上；aVR导联向下；振幅：左心导联I、II、V4 - V6导联不应低于同导联R波的1/10。
三、临床常见异常心电图

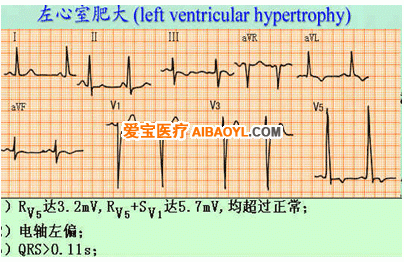

（一）左心室肥大
1.QRS波群电压增高：胸导联V5或V6导联的R波＞2.5mV；Sv1+Rv5＞4.0mV（男性）、＞3.5mV（女性）；肢体导联中，Ⅰ导联的R波＞1.5mV；aVL导联的R波＞1.2mV；aVF导联的R波＞2.0mV；RI+SIII＞2.5mV。
2.可出现心电轴左偏。
3.QRS波群时间延长到0.10～0.11s，但一般＜0.12s。

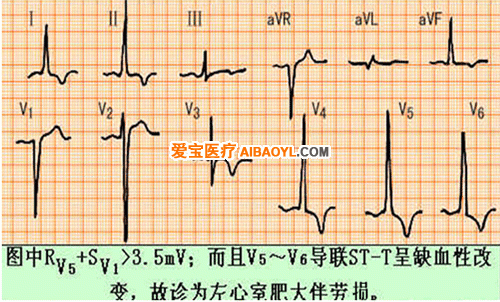

4.ST-T改变：在R波为主的导联，其ST段可呈下斜型压低达0.05mV以上，T波低平、双向或倒置；当QRS波群电压增高同时伴有ST-T改变者，称左室肥大伴劳损。

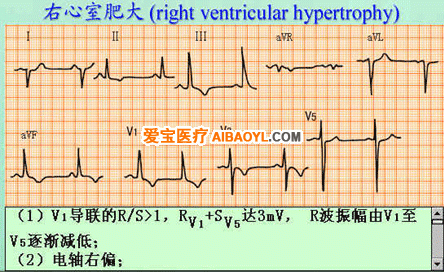

（二）右心室肥大
1.QRS波群电压的改变：V1导联 R/S ≥ 1；V5导联R/S ≤1；重度肥厚， V1呈qR型；RV1+SV5 ＞1.05mV（重症＞1.2mV）；RaVR＞0.5mv
2.心电轴右偏≥90°（重症可＞+110°）。
3.ST-T改变：如以上心电图改变同时伴有右胸导联（V1、V2）的T波双相、倒置，ST段压低，称右室肥大伴劳损。
（三）右心房扩大
1.P波尖而高耸，其振幅≥0.25mV，以Ⅱ、Ⅲ、aVF导联表现最为突出。
