通过认证
紫外线空气消毒器
BK-Y-600
使用说明书
使用前请详细阅读此说明书
目 录
一、性能及主要特点....................................................................................................... 2
二、工作条件...................................................................................................................... 2
三、产品使用范围............................................................................................................ 2
四、主要杀菌因子及强度.............................................................................................. 2
五、杀灭微生物类别....................................................................................................... 2
七、型号及主要技术参数.............................................................................................. 2
八、安装方法...................................................................................................................... 3
九、使用方法...................................................................................................................... 3
十、安全使用注意事项................................................................................................... 4
十一、执行标准................................................................................................................. 5
十二、一般故障的排除................................................................................................... 6
十三、安全分类标记....................................................................................................... 6
十四、维护与保养............................................................................................................ 6
十五、保修及维修............................................................................................................ 6
十六、运输与存储............................................................................................................ 7
生产企业信息：................................................................................................................. 8
售后服务单位：................................................................................................................. 8

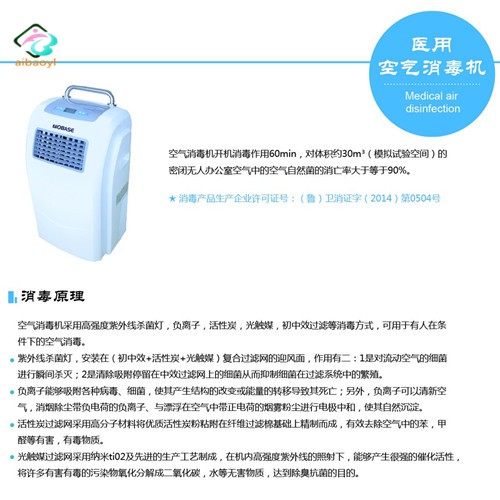

本机采用高强度型紫外线杀菌灯，负离子发生器，臭氧（选配），活性炭过滤消毒方式可用于有人在条件下的空气消毒。
1、供电电源：
电源为：AC220V±22V；电源频率为50HZ±1HZ。
2、环境参数：
a)环境温度：5℃～40℃；
b)相对湿度：≤ 80%；
c)大气压力：600hpa～1060hpa。
3、a按电击防护分类本产品属于：II类、B型、普通设备。
b按外观本产品属于：移动柜式
消毒器适用于医疗机构 、有卫生要求的生产车间、需要消毒的公共场所及家庭居室等场所有人在条件下的室内空气消毒,也可在无人条件下使用。
本机的主要杀菌因子为紫外线，其紫外线杀菌灯辐射强度符合产品技术要求2.2.3.1
杀灭微生物类别为空气中的常见细菌。
| 活性炭滤膜网、初中效过滤网 |
带菌空气 紫外灯组 风机
消毒后空气
220V电源 控制系统 负离子

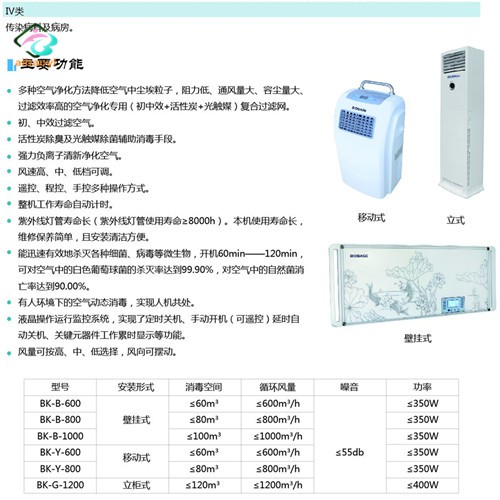

1、产品型号：BK-Y-600；
2、 消毒空间：≤60m³；
3、 循环风量：≥600m³/h；
4、 机外紫外线泄露：≤5µw/cm²（距机30cm处）；
5、 臭氧浓度：≤7.4X10-3mg/m³（距机20cm处）；
6、 噪音：≤55dB（距机1m处）；
7、 输入功率：≤350W。
移动柜式消毒器无需安装，取出本机，插上电源即可使用。
1、 关闭好需要消毒空气房间的门窗。
2、 消毒器在消毒模式下开机消毒作用60min，对体积约30m³（模拟试验空间）的密闭无人办公室空气中的空气自然菌的消亡率大于等于90%（如消毒空间增大，则增长消毒时间）。
3、 插上电源,电源指示灯亮起。
4、 数显面板使用说明
a. 接通电源，显示面板则会亮起。则可以正常工作。
b. 按“时钟”键，可进行定时工作时间设定。遥控器上可使用“+”、“—”键进行调节。机器面板上，可使用遥控器“消毒”键和“负离子”键进行“+”、“-”来调整时间。
c. 按遥控器的“消毒”键，显示屏上方则显示“消毒”字样，开始进行消毒，对空气中自然菌的消亡率为≥90%，对空气中致病菌的消亡率为≥99.9%。
d. 按“程控”键，直到显示屏右侧代表风速的竖条出现闪烁，则可根据要求选择风速大小。消毒时，必须选择高风速档。
5、 面板/遥控器说明及操作方法
显示板的摆放位置：参考操作面板图纸
a. 面板开关键：在关机状态，按下开关键，机器运行消毒，风机运行。LCD屏显示消毒，风机风速，时间和房间温度，机器运行时间。开机状态按下开关键关机，负载全部关闭。长按开关键5秒可以锁键（锁图标亮）；解锁也是常按开关键5秒或遥控器任意键。
b. 面板模式键
开机状态按模式键可以选择切换消毒，负离子，臭氧，摆风切换。
c. 程控键（确认键功能）
在开机状态下，按面板模式键切换到消毒，负离子，臭氧，摆风闪烁时，按程控键可以选择消毒，负离子，臭氧，摆风开或关闭。如果选择臭氧功能，默认定时1小时关闭消毒器。
d. 查询键
可以查看定时时间（剩余时间或时间段）。
e. 时钟键
在待机状态下，按面板时钟键（定时开机显示）或遥控器上的“定时▲”或“定时▼”键，控制器进入定时开机状态，LCD小时位置显示定时时间，闪烁5秒确定开机时间，LCD倒计显示自动开机时间（分钟单位不显示）。
在开机状态下，按面板时钟键（定时关机显示）或遥控器上的“定时▲”或“定时▼”键，控制器进入定时关机状态，LCD小时位置显示定时时间，闪烁5秒确定关机时间。LCD倒计显示自动关机时间（此时不显示室温）。
长按时钟键5秒，可以切换到时间段开关机设定功能。此时运行时间显示1表示第1组开关机时间，时钟数字同时闪烁，按+或-键可以设定开机小时和分钟，按程控键确认设定小时和分钟，定时开设定完自动切换到定时关的时间段，按+或-键可以设定关机小时和分钟，按程控键确认设定小时和分钟。第1组设定好了，总时间会显示2，表示可以设定第2组时间段，设定操作和第1组相同；如果不需要设定第2组就直接按时钟键退出设定。
设定时间段开和关机，必须要先设定当前时钟时间。设定方法同时按下+和-键时间小时和分钟会闪烁，此时放开+和-键，单独按+或-键设定小时，设定当前小时完按下程控键，小时不再闪烁，分钟设定和小时设定相同，分钟设定完按下程控键。分钟和小时不再闪烁表示时钟设定完成
1、 使用本机之前，请先仔细阅读使用说明书。
2、 本机的使用必须按照说明书规定的规则操作。
3、 易燃易爆场所禁止使用。
4、 使用时，房间应注意关好门窗，房间要有良好的密闭性。
5、 机器的变压器带有高压，安装和维修时必须切断电源。
6、 本机的进出风口严禁有物品覆盖或遮挡。
7、 切勿将任何东西从机壳缝隙塞入机器内，否则会引起火灾或触电，切勿将任何液体泼洒在消毒器上。
8、 本机应避免与水直接接触或冲洗，清洁本机之前应切断电源。
9、 机器内紫外线杀菌灯功率较大，检修或清洁时，均应切断电源，避免紫外线刺伤皮肤和眼睛。
10、本机使用的电源必须是单相三芯电源，且接地良好。
11、为了减少触电危险，请勿折卸本机。当需要进行检修时，请将机器送到指定的维修中心，擅自打开机器可能会使你碰到危险的电压或其他危险。不正确的重新组装，在以后的使用中可能会引起触电。
12、在发生下列情况时，请从电源插座上拔下本机插头，并拨打维修电话，送指定的维修点维修。
A当电源线或插头损坏或磨损时。
B如果有液体洒入本机时。
C如果消毒器正遭受雨淋或水洗时。
D如果消毒器被摔破或机身损坏时。
E如果消毒器在性能上发生明显变化时。
13、 如果用户不依照以上说明擅自开机修理或更换部件，所发生的人身安全事故、机器的可靠性等责任均由操作者自行负责。
14、 整机使用寿命为五年，超过五年请购买新机，机器内元器件、电源线等老化容易造成人身安全事故。
15、 紫外线杀菌灯应视使用时间检测辐射照度,其辐射照度＜70uW/cm2(功率≥30W的
16、 灯)或累积使用时间超过有效寿命时，应定期更换紫外线杀菌灯（使用超过5000小时），定期清洗初效过滤器（建议每半年清洗一次）。
山东博科生物产业有限公司企业标准 Q/0181BK001-2018
故障现象 | 故障分析 |
工作指示灯不亮 | 1、电源线插头与插座是否接触不良 |
2、保险丝是否烧断 | |
紫外线灯不亮 | 1、紫外线杀菌灯镇流器是否损坏 |
2、紫外线杀菌灯是否烧坏 | |
风机不转 | 1、风机电机是否烧坏 |
2、风机电源是否脱落 | |
遥控器不工作 | 检查电池是否无电，请更换两枚电池即可 |
注意查阅随机文件
保护接地
危险电压
1、清洗消毒器过滤网时，用洗洁剂清洗干净、清洗完毕晾干后复位即可。消毒器避免与水直接接触冲洗，用湿布擦抹清洁机器壳面即可。
2、如发现消毒器中的紫外线杀菌灯或经检测机内紫外线辐射强度降低时需及时更换。
3、如长期停放使用时，应拔下电源插头，并用干净的布套遮盖。
4、如果消毒器不工作，请检查保险是否烧坏，若已烧坏，请更换2A(Ф5×20)的玻璃管熔断器。
1、 本机自售出之日起一年内“包修”；一年以上维修，只收材料成本费，不收其它费用。
2、 本机维修和部件的更换，请拨打本公司售后服务电话严禁私自或找非专业人员维修。
本机的运输应避免雨雪淋溅，机械碰撞和与有腐蚀性气体物质混装。本机应贮存在干燥、通风良好、无腐蚀性气体的库房内、离地离墙30cm，限制堆码。
